Wenn große Lasten konzentriert in Walzprofile
eingeleitet werden, ist häufig die Anordnung von Rippen
zwischen
Flansch und Steg des Profils erforderlich (Trägerauflager,
Trägerkreuzungen ...). |
 |
 |

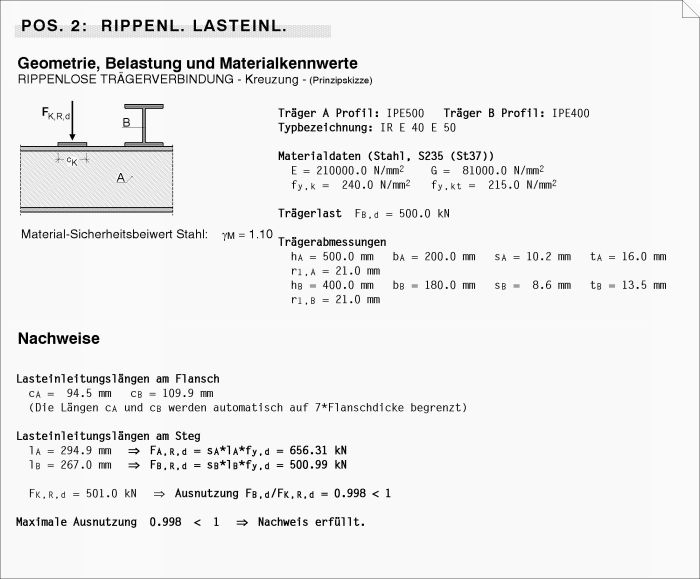

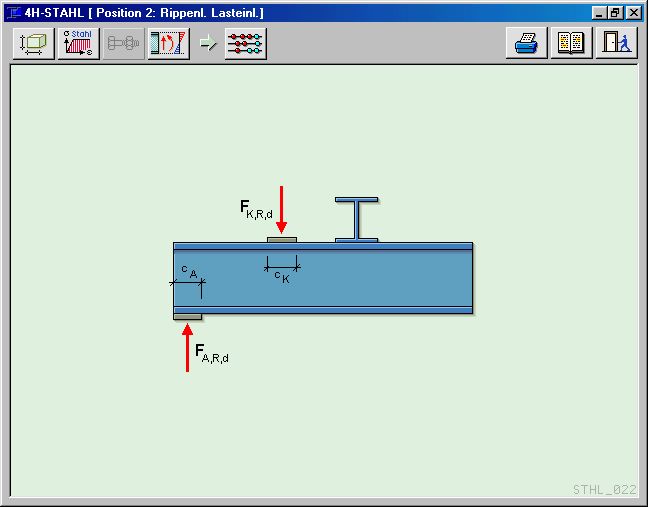

| das Programm berechnet die Grenzlast, die
ohne Anordnung von Rippen in einen Träger eingeleitet
werden kann |
|
|
| die Berechnung dieser Grenzlast erfolgt gemäß
den Angaben des DAST-Ringbuches (Typisierte Verbindungen
im Stahlhochbau, Deutscher Stahlbau-Verband (DSTV), 2.
Auflage, Stahlbau-Verlags-GmbH, 1979/1984) |
|
|
| es können HEA, HEAA, HEB, HEM, IPE, IPEa, IPEo
und IPEv-Profile bearbeitet werden |
|
|
|
|
Die Ausführung von rippenlosen Konstruktionen
ist wirtschaftlich interessant, weil das Zuschneiden und
Anschweißen
der Rippen entfällt; aber auch optisch wirken solche Bauteile
oft besser. |
|
|
 |
|
 |
|
 |
... als pdf ... |
|
|
| |
 |
|
| 4H-STAHL, Typisierte
Verbindungen, beinhaltet sechs Nachweistypen |
|
|
Pfettenstoß ........................... |
 |
|
 |
rippenlose Lasteinleitungen |
|
|
|
|
gelenkiger Trägeranschluss |
|
|
|
Stirnplattenstoß .................... |
|
|
|
|
|
gelenkiger Fußpunkt ............ |
|
|
|
Köcherfundament ................. |
|
|
|
|
|
|
| zur Hauptseite 4H-STAHL, Typisierte Verbindungen |
|
 |
|
|
